一丶前言

今天在电脑上翻出了很久之前整理笔记Framework源码面试,Flutter,以及一部分面试专题。拿出来温习一下。
今天先讲Framework源码篇：

1.Framework源码面试：1.Activity启动流程
2.Framework源码面试：2.Binder面试
3.Framework源码面试：3.Handler面试
4.Framework源码面试：4.事件分发机制
5.Framework源码面试：5.onMeasure测量原理
6.Framework源码面试：6.Android屏幕刷新机制

关注+私信（Framework）获取Framework视频合集+面试文档


腾讯T10级Android高级工程师成长；内容全在这里了
二丶为什么要用binder

• Android系统内核是Linux内核

• Linux内核进程通信有：管道、内存共享、Socket、File；

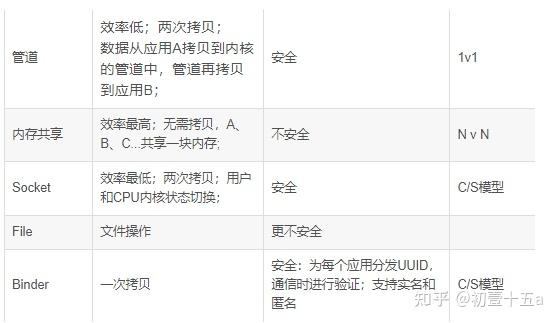

• 对比：


Binder的一次拷贝发生在用户空间拷贝到内核空间；
用户空间： App进程运行的内存空间；
内核空间： 系统驱动、和硬件相关的代码运行的内存空间，也就是进程ID为0的进程运行的空间；
程序局部性原则： 只加载少量代码；应用没有运行的代码放在磁盘中，运行时高速缓冲区进行加载要运行的代码；默认一次加载一个页（4K），若不够4K就用0补齐；
MMU:内存管理单元；
给CPU提供虚拟地址；
当对变量操作赋值时：

• CPU拿着虚拟地址和值给到MMU

• MMU用虚拟地址匹配到物理地址，MMU去物理内存中进行赋值；


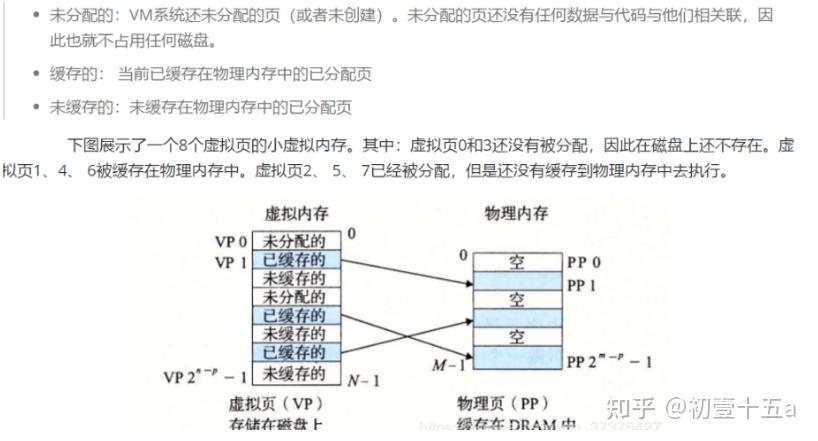

物理地址： 物理内存的实际地址,并不是磁盘；
虚拟地址： MMU根据物理内存的实际地址翻译出的虚拟地址；提供给CPU使用；




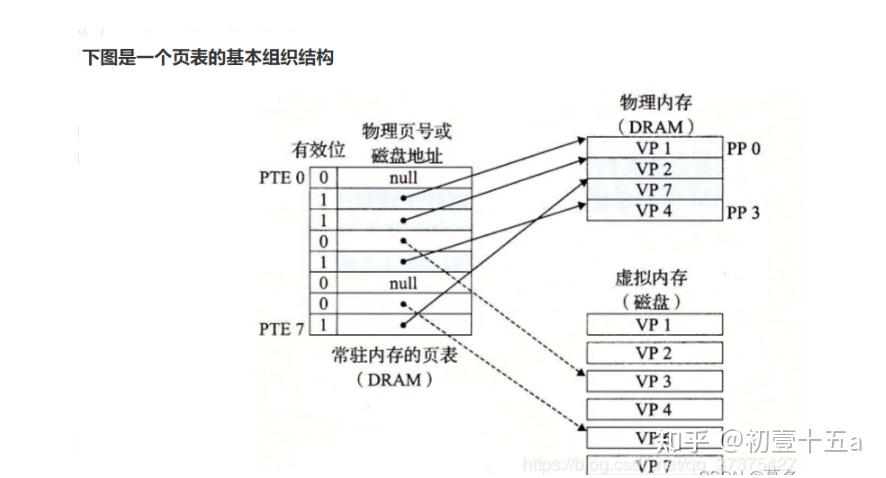

页命中：CPU读取变量时，MMU在物理内存的页表中找到了这个地址；
页未命中：CPU读取变量时，MMU在物理内存的页表中没有找到了这个地址，此时会触发MMU去磁盘读取变量并存到物理内存中；

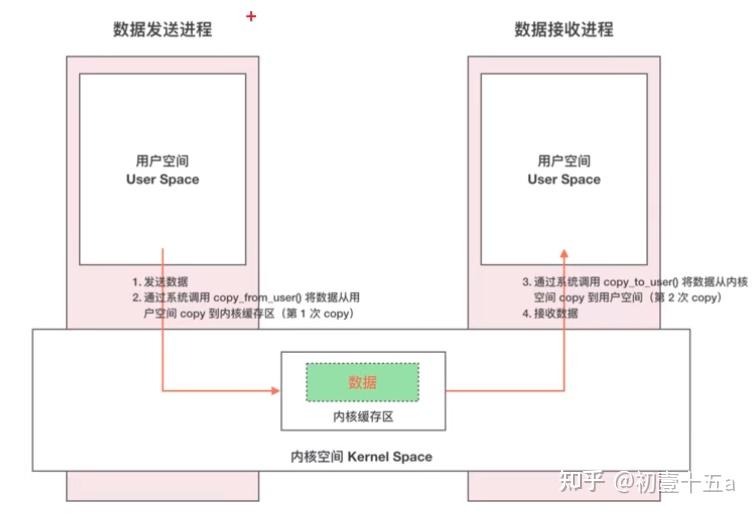

普通的二次拷贝：
应用A拷贝到服务端：coay_from_user
从服务端拷贝到应用B：coay_to_user
mmap():

• 在物理内存中开辟一段固定大小的内存空间

• 将磁盘文件与物理内存进行映射（理解为绑定）

• MMU将物理内存地址转换为虚拟地址给到CPU（虚拟地址映射物理内存）


共享内存进程通信：

• 进程A调用mmap()函数会在内核空间中虚拟地址和一块同样大小的物理内存，将两者进行映射

• 得到一个虚拟地址

• 进程B调用mmap()函数，传参和步骤1一样的话，就会得到一个和步骤2相同的虚拟地址

• 进程A和进程B都可以用同一虚拟地址对同一块映射内存进行操作

• 进程A和进程B就实现了通信

• 没有发生拷贝，共享一块内存，不安全

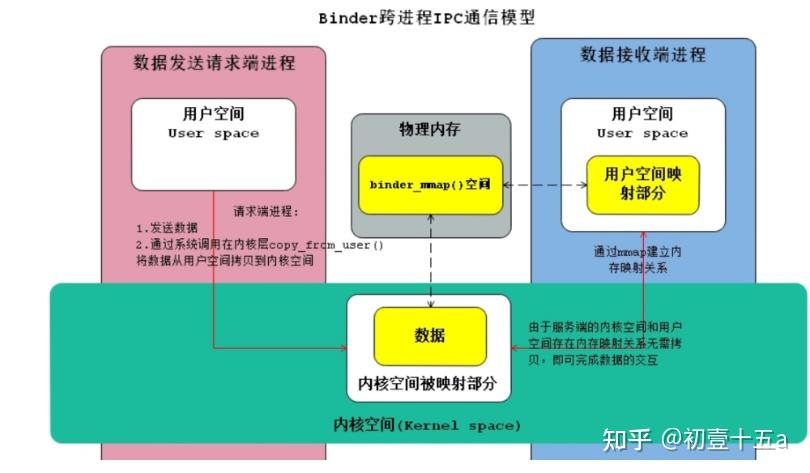

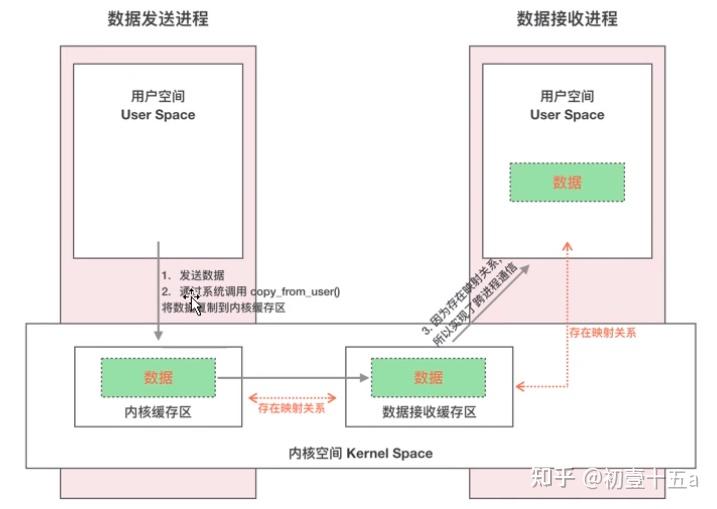

Binder通信原理：
角色：Server端A、Client端B、Binder驱动、内核空间、物理内存

• Binder驱动在物理内存中开辟一块固定大小（1M-8K）的物理内存w，与内核空间的虚拟地址x进行映射得到

• A的用户空间的虚拟地址ax和物理内存w进行映射

• 此时内核空间虚拟地址x和物理内存w已经进行了映射，物理内存w和Server端A的用户空间虚拟地址ax进行了映射：也就是 内核空间的虚拟地址x = 物理内存w = Server端A的用户空间虚拟地址ax

• B发送请求：将数据按照binder协议进行打包给到Binder驱动，Binder驱动调用coay_from_user()将数据拷贝到内核空间的虚拟地址x

• 因步骤3中的三块区域进行了映射

• Server端A就得到了Client端B发送的数据

• 通过内存映射关系，只发生了一次拷贝


Activity跳转时，最多携带1M-8k（1兆减去8K）的数据量；
真实数据大小为：1M内存-两页的请求头数据=1M-8K；
应用A直接将数据拷贝到应用B的物理内存空间中，数据量不能超过1M-8K；拷贝次数少了一次，少了从服务端拷贝到用户；
IPC通信机制：

• 服务注册

• 服务发现

• 服务调用


以下为简单的主进程和子进程通信：

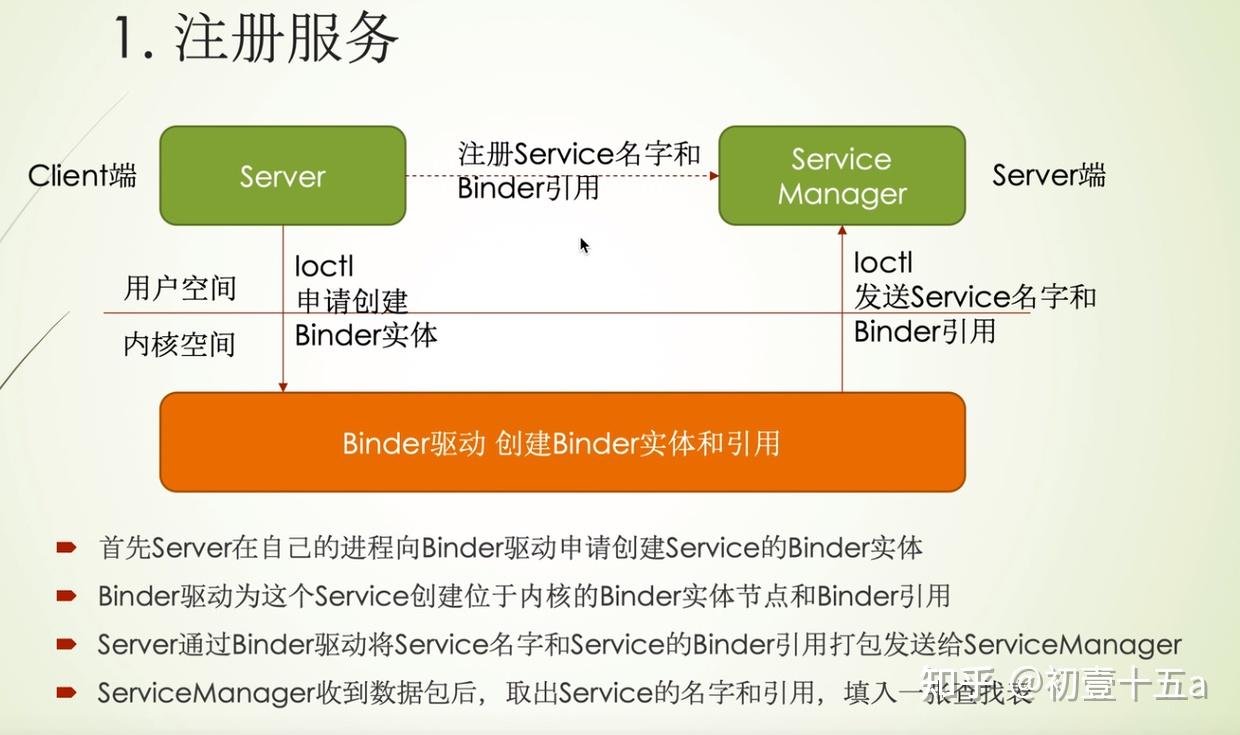

1、服务注册： 缓存中心中有三张表(暂时理解为三个HashMap，Binder用的是native的红黑树)：

• 第一种：放key ：String - value：类的Class；

• 第二种：放key ：Class的类名 - value：类的方法集合；

• 第三种：放key ：Class的类名 - value：类的对象；


类的方法集合：key-value;
key：方法签名：“方法名” 有参数时用 “方法名-参数类型-参数类型-参数类型......”;
value: 方法本身;
注册后，服务若没被调用则一直处于沉默状态，不会占用内存，这种情况只是指用户进程里自己创建的服务，不适用于AMS这种；

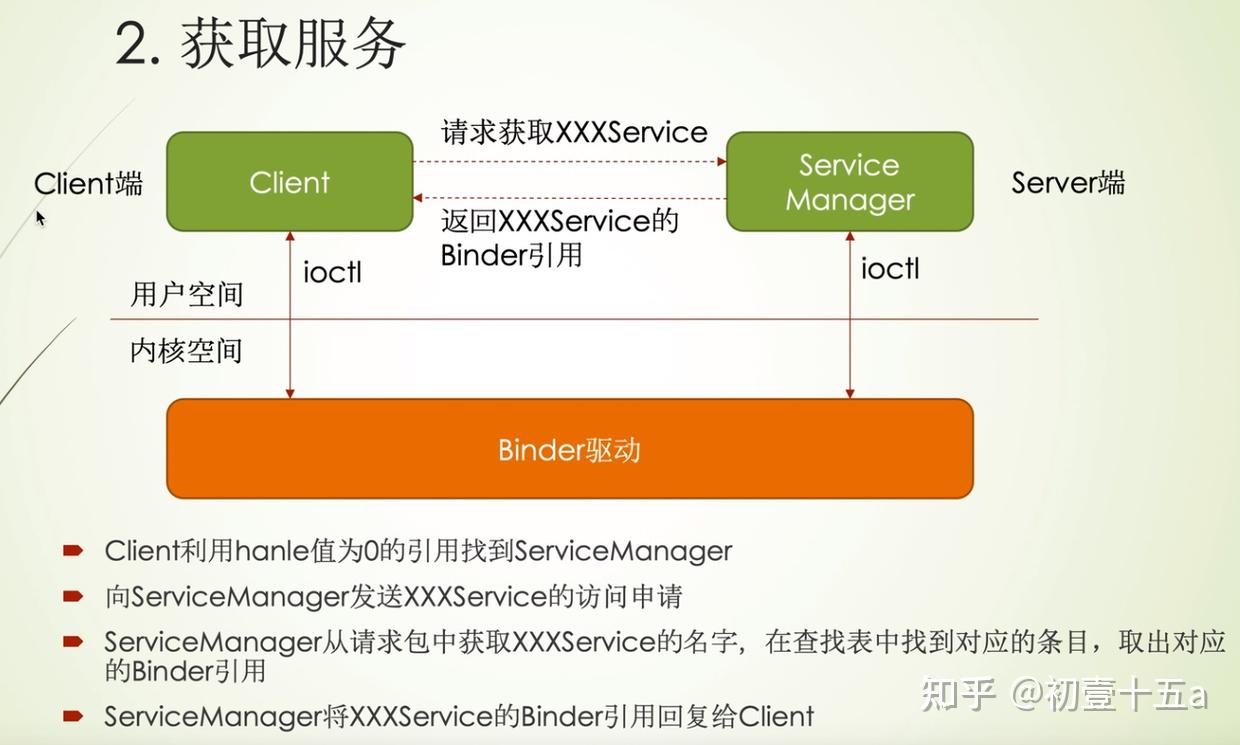

2、服务发现： 当被查询到时，要被初始化；

• 客户端B通过发送信息到服务端A

• 服务端解析消息，反序列化

• 通过反射得到消息里的类名，方法，从注册时的第一种、第二种表里找到Class，若对象没初始化则初始化对象，并将对象添加到第三种的表里；

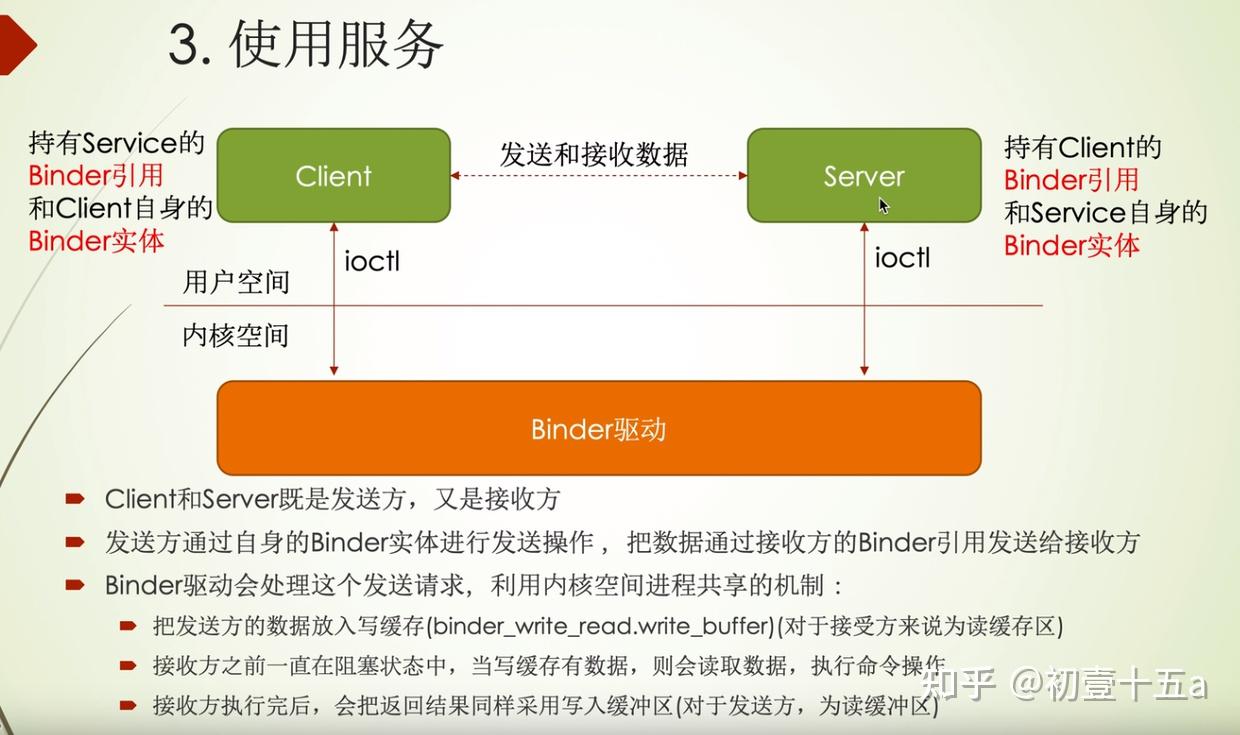

3、服务调用：

• 使用了动态代理

• 客户端在服务发现时，拿到对象（其实是代理）

• 客户端调用对象方法

• 代理发送序列化数据到服务端A

• 服务端A解析消息，反序列化，得到方法进行处理，得到序列化数据结果

• 将序列化结果写入到客户端进程的容器中；

• 回调给客户端

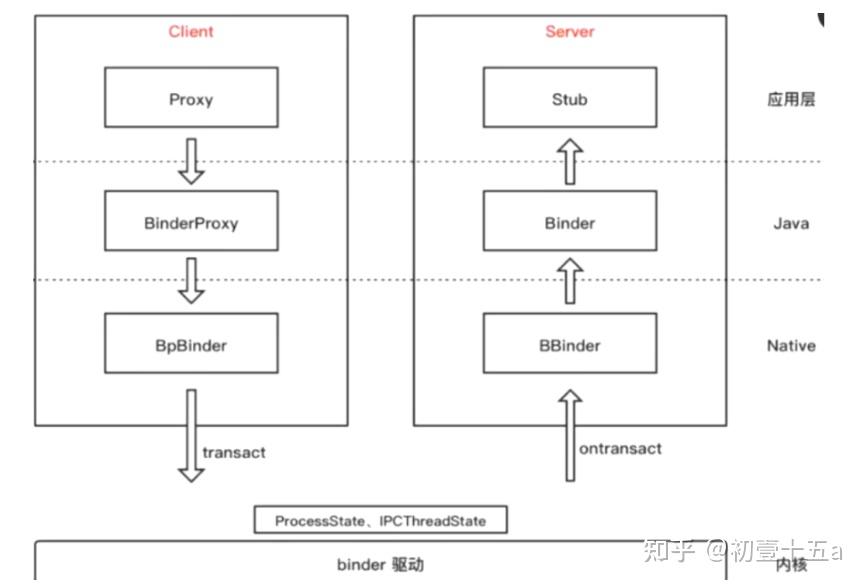

AIDL： BpBinder：数据发送角色 BbBinder：数据接收角色


编译器生成的AIDL的java接口.Stub.proxy.transact()为数据发送处；
发送的数据包含：数据+方法code+方法参数等等；

• 发送时调用了Linux的驱动

• 调用copy_from_user()拷贝用户发送的数据到内核空间

• 拷贝成功后又进行了一次请求头的拷贝：copy_from_user()

• 也就是把一次的数据分为两次拷贝


请求头：包含了目的进程、大小等等参数，这些参数占了8K
编译器生成的AIDL的java接口.Stub.onTransact()为数据接收处；

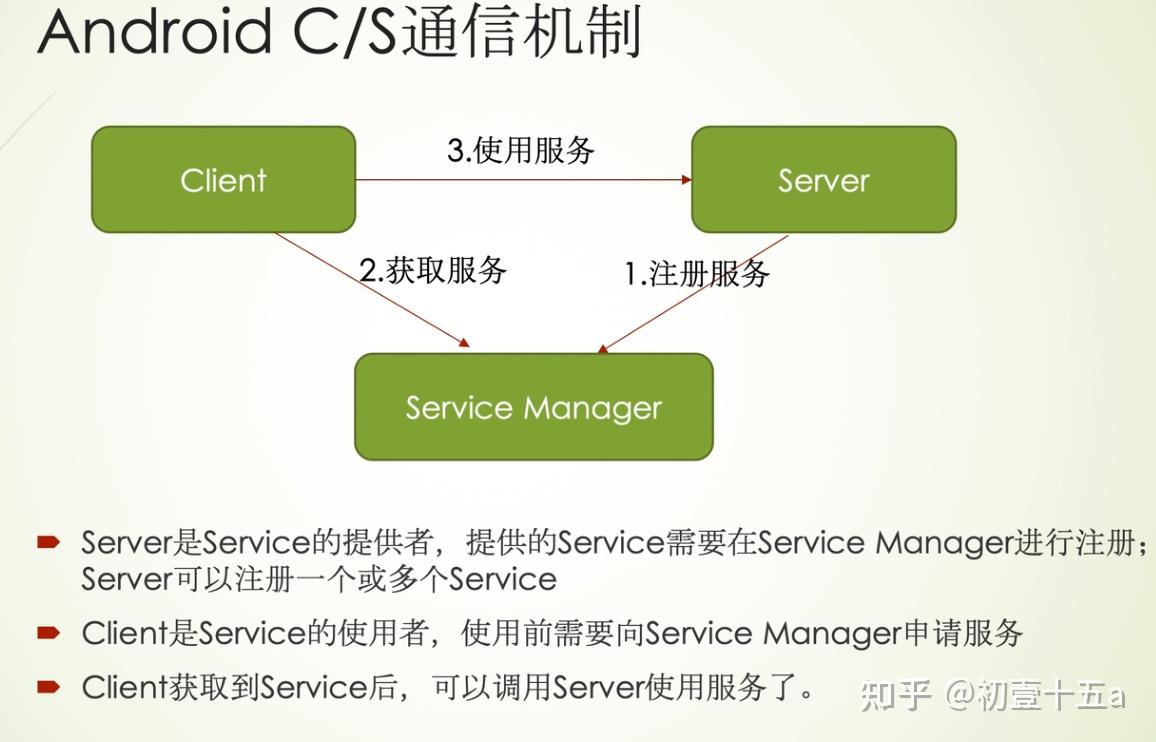

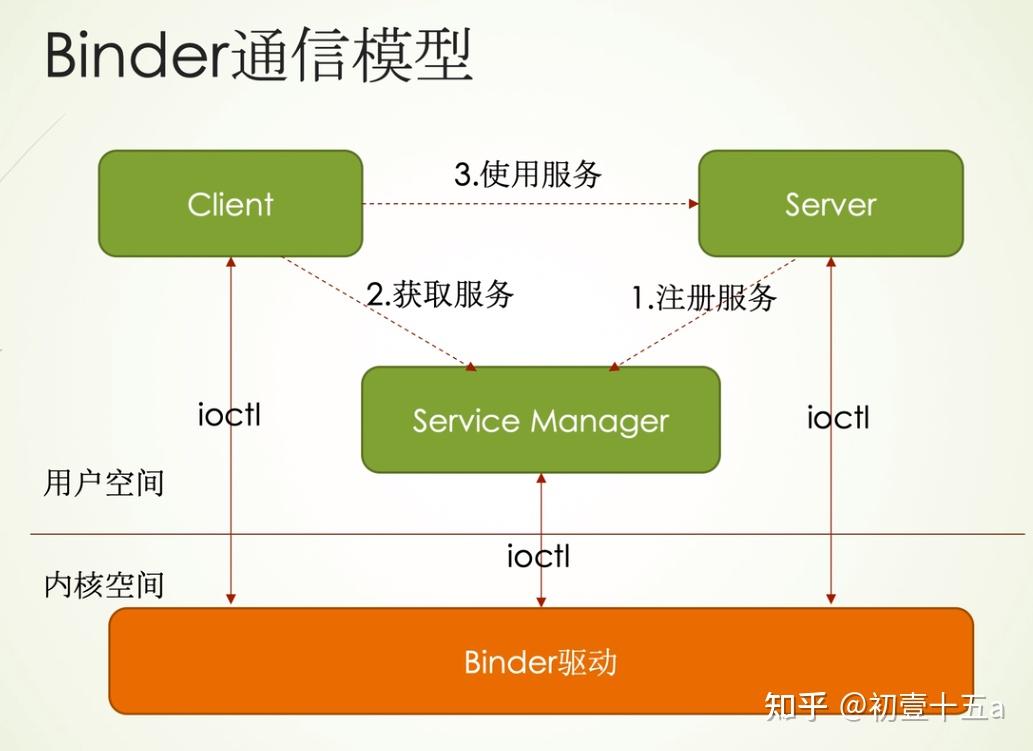

Binder中的IPC机制：

• 每个App进程启动时会在内核空间中映射一块1M-8K的内存

• 服务端A的服务注册到ServiceManager中：服务注册

• 客户端B想要调用服务端A的服务，就去请求ServiceManager

• ServiceManager去让服务端A实例化服务：服务发现

• 返回一个用来发送数据的对象BpBinder给到客户端B

• 客户端B通过BpBinder发送数据到服务端A的内核的映射区域（传参时客户端会传一个reply序列化对象，在底层会将这个地址一层一层往下传，直至传到回调客户端）：这里发生了一次通信copy_from_user：服务调用

• 服务端A通过BBBinder得到数据并处理数据

• 服务端唤醒客户端等待的线程；将返回结果写入到客户端发送请求时传的一个reply容器地址中,调用onTransact返回；

• 客户端在onTransac中得到数据；通信结束；


ServiceManager维持了Binder这套通信框架；
三丶APP多进程的优点

• 扩大应用可使用的内存
  手机内存6G，系统分配给虚拟机的内存一般32M、48M、64M，使用多进程时，可以使用一个进程专门加载图片，防止OOM。

• 子进程崩溃，不会导致主进程崩溃

• 互相保活，即如果子进程被系统kill掉时，主进程拉起子进程。主进程被系统kill掉时，子进程拉起主进程。


四丶多进程通信原理

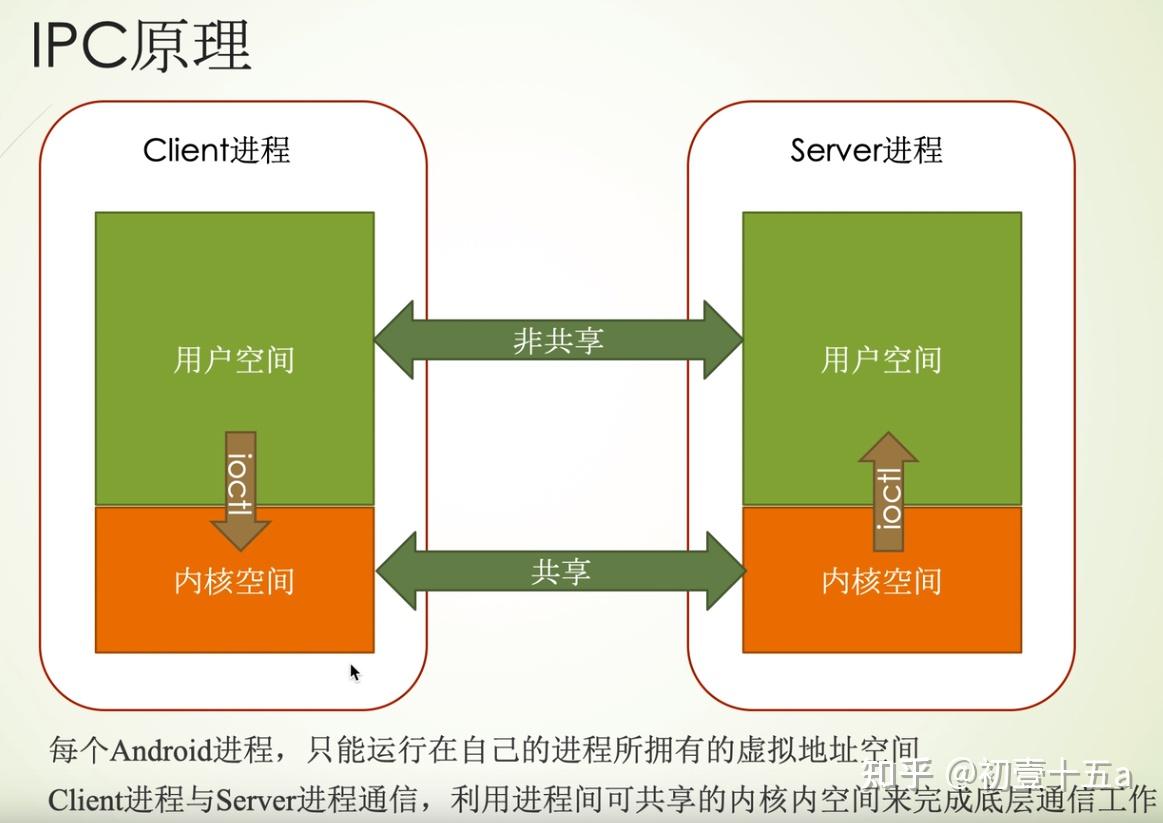

Android进程是运行在系统分配的虚拟地址空间，虚拟地址空间分为用户空间和内核空间。多进程间，用户空间不共享，内核空间共享，进程间通过共享的内核空间通信。
五丶多进程通信有哪些方式？

1.传统的IPC方式：socket，内存共享。
2.Android特有的方式：Binder。

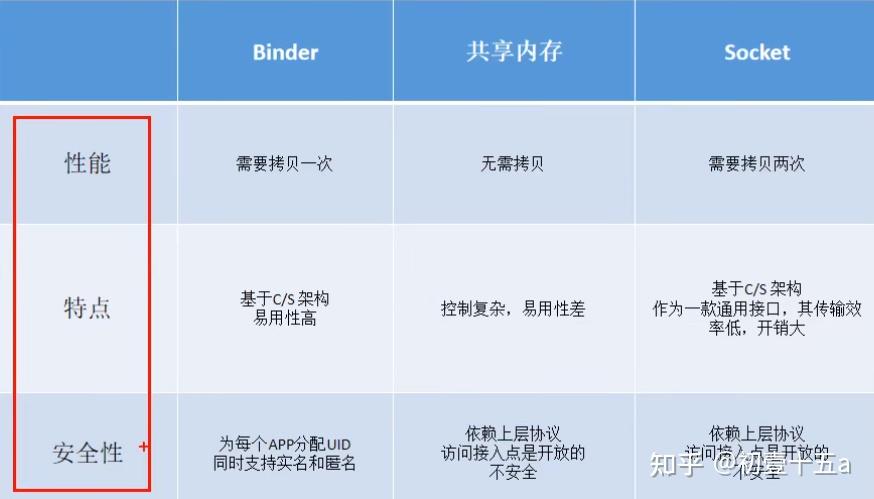

六丶Binder相对其他IPC方式优点/为什么使用Binder？



1.性能：

A.Socket传输数据的过程：两次拷贝


B.Binder传输数据的过程：一次拷贝


内存映射：MMAP（memory map）
虚拟内存和物理内存
虚拟内存映射到物理内存，物理内存存储数据。
2.易用性
3.安全性
七丶Binder在Android系统CS通信机制中起到的作用

• Android C/S通信机制

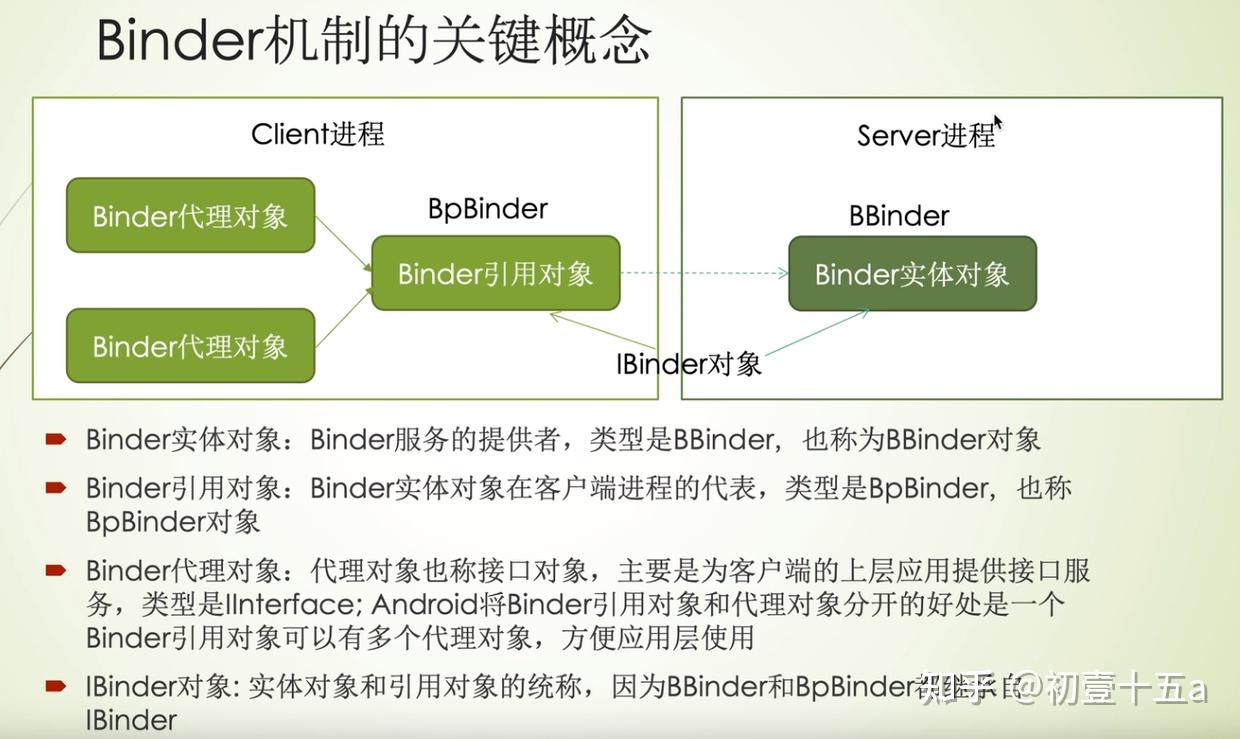

• Binder机制的关键概念


• Binder在Android CS通信机制中起到的作用


AIDL和Binder的关系？
AIDL封装了Binder，AIDL调用Binder
